特徴
- アルミ合金製で非常に軽量、燃え・サビ等の心配がありません。
- 一人で移動、取り付け、取り外しが短時間でできます。
- ワンタッチ折りたたみ式で、コンパクトです。
- 転用等には、重機等が不要で、工期の短縮と工費の削減に貢献します。
- 各部材とも、強固に設計され、安全荷重200kgfに対し安全率は3倍以上です。
用途
- 鉄骨工事等における梁本締め用の吊り足場
ラインナップ
-
トビック
-
NKハンガー
製品規格
| 項目 | トビック | |||
|---|---|---|---|---|
| 型式 | 1型 | 2型 | 3型 | |
|
寸法 B×W×H(mm) |
615×763×1260 | 615×1063×1260 | 615×763×1430 | |
| スプライスプレート幅(mm) | 1台のみ使用 | 650以下 | 950以下 | 650以下 |
| 2台向合せ使用 | 600以下 | 900以下 | 600以下 | |
| 重量(kg) | 13 | 15 | 17 | |
| 項目 | トビック | ||
|---|---|---|---|
| 型式 | 4型 | 5型 | |
|
寸法 B×W×H(mm) |
615×1063×1430 | 615×1463×1430 | |
| スプライスプレート幅(mm) | 1台のみ使用 | 950以下 | 1350以下 |
| 2台向合せ使用 | 900以下 | 1300以下 | |
| 重量(kg) | 19 | 21 | |
| 項目 | NKハンガー | |||
|---|---|---|---|---|
| 型番 | NKH0714N | NKH1014N | NKH1414N | |
|
寸法 B×W×H(mm) |
600×750×1695 | 600×1020×1695 | 600×1380×1695 | |
|
折畳厚(mm) |
124 | |||
|
重量(kg) |
16.6 | 18.5 | 21.1 | |
|
使用荷重(kg) |
200 | |||
|
使用梁巾(mm) |
175～500 | |||
|
フランジ厚(mm) |
40以下 | |||
| スプライスプレート幅 | 1台のみ(mm) | 660以下 | 930以下 | 1290以下 |
| 2台向合せ(mm) | 640以下 | 910以下 | 1270以下 | |

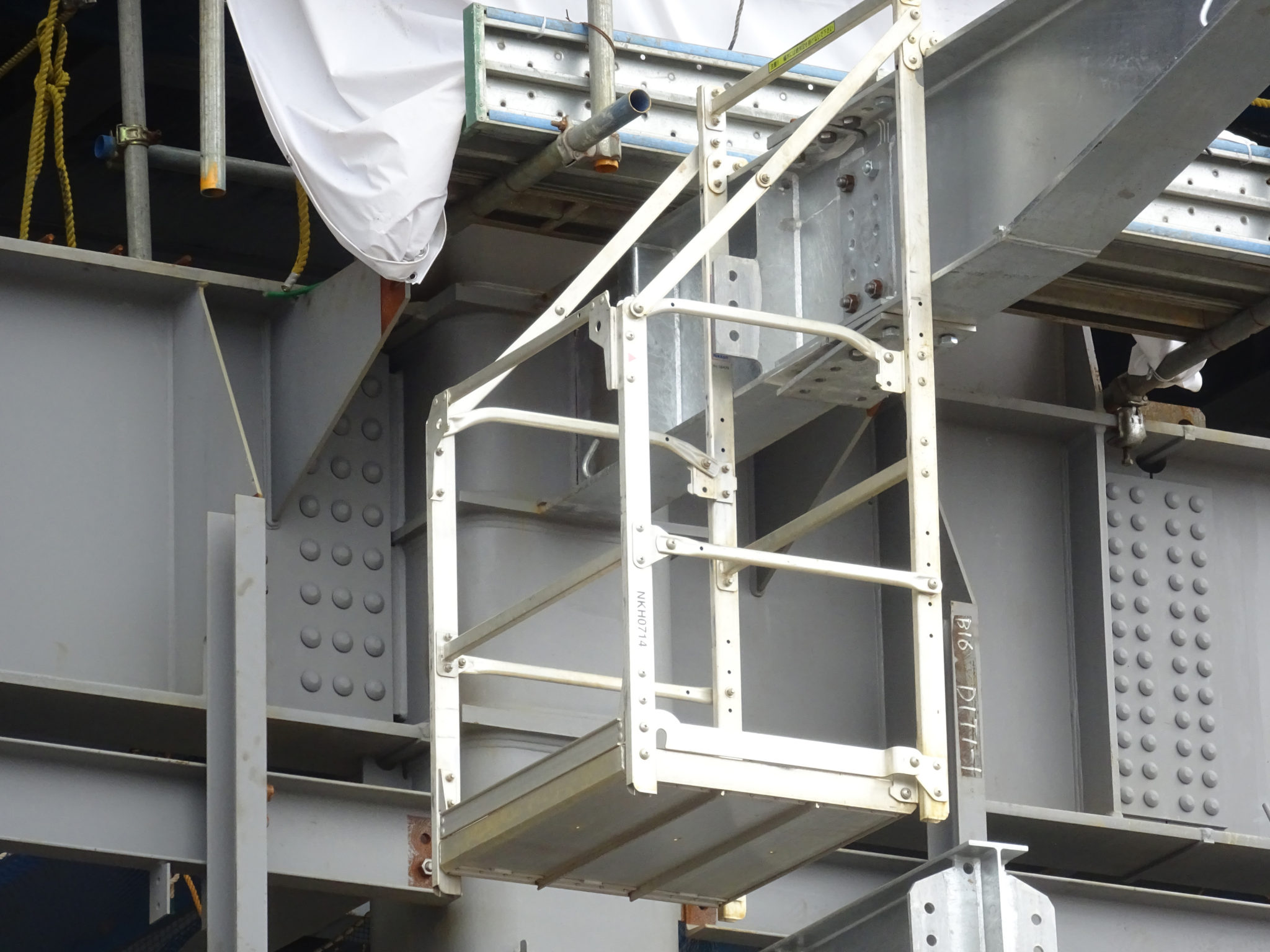

施工事例
注意事項
●必ず梁成が250ｍｍ以上の梁に使用してください。
●主材は必ず上下フランジに当ててください。
●吊部はフックを使用し必ずフランジを挟むこと、吊部をぶつけたりしないでください。
●手摺に安全帯をかけないでください。
●床上に衝撃荷重を与えないでください。
●NKハンガーにつきましては、積み重ね時、他のものを載せないでください。最下段の下に端太角を必ず挟んでください。
