特徴
- 鉄骨H柱へ容易に取り付けることが出来ます。
- キョーワピースクランプ同士だけでなく、片方溶接親綱ピースや片方キョーワ製鋼製親綱支柱といった使用が可能です。
用途
- 親綱の設置
製品規格
| 項目 | キョーワピースクランプ |
|---|---|
| 材質 | 鋼 |
| 質量(kg) | 0.85 |
| 最大使用質量(kg) | 100 |
| 挟締厚さ(mm) | 7～25 |
| 締付トルク(N・m) | 90以上 |
施工事例
注意事項
(1) 90N･m以上のトルクで締付けてください。
(2) 作業床より90センチ以上の場所に設置して、キョーワ製親綱ロープにてご使用ください。
(3) キョーワピースクランプ及び鉄骨フランジ部に付着した油、異物がある場合は除去後に使用してください。
(4) 使用するキョーワ製親綱ロープのスパンは 10m 以下で使用してください。
(5) 取り付け方向は以下に従い、禁止方向に取り付けないでください。

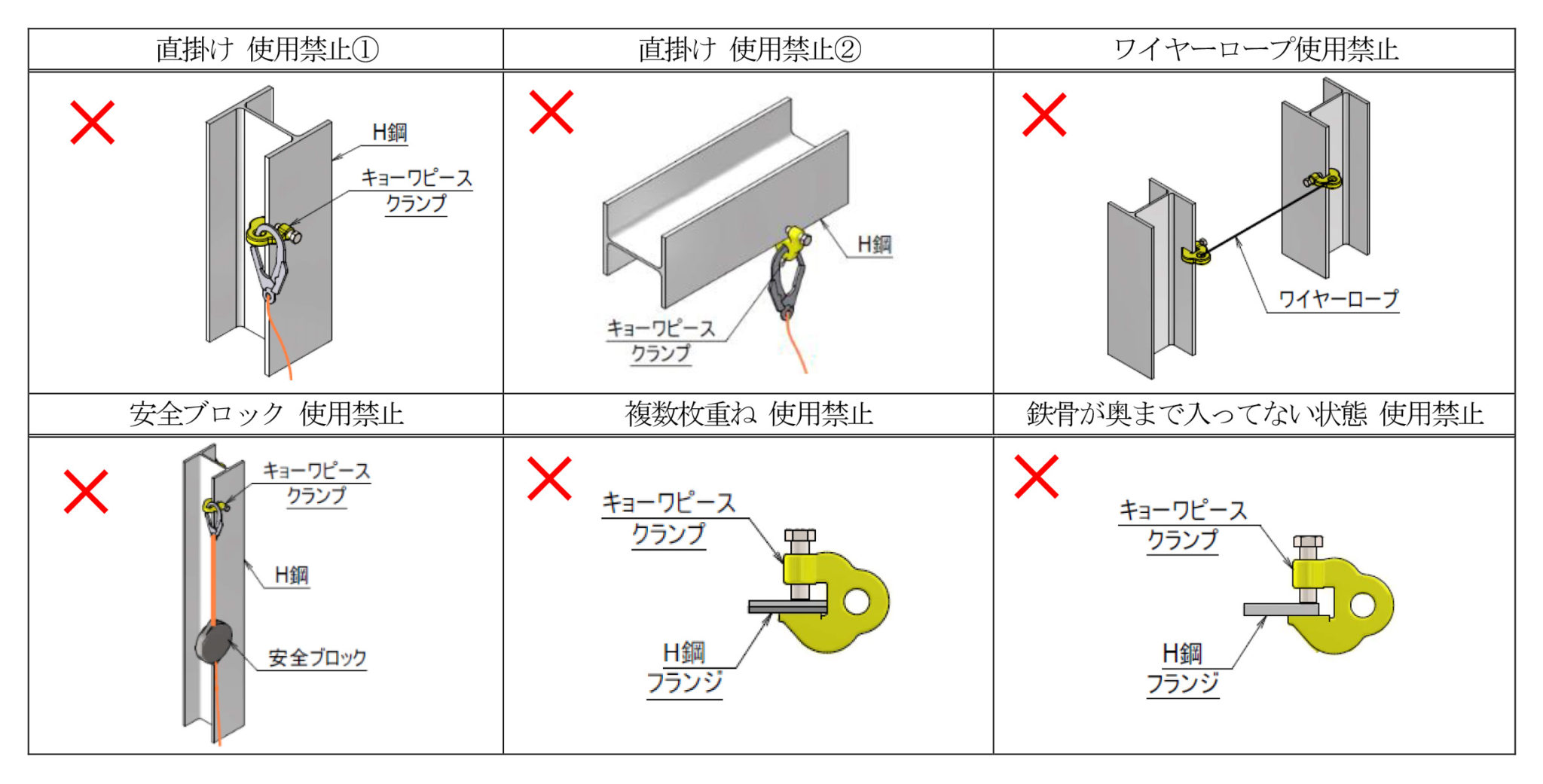

禁止事項
(1) 直掛け使用禁止：キョーワピースクランプへ墜落制止用器具のフックを直掛けしないでください。
(2) ワイヤーロープ使用禁止：ワイヤーロープを使用せずに、必ずキョーワ製親綱ロープを使用してください。
(3) 衝撃を受けたキョーワピースクランプは使用しないでください。
(4) 外観やボルトに変形などの異常があるものは使用しないでください。
(5) キョーワピースクランプ１個に対して、親綱ロープのフックを複数掛けして使用しないでください。
(6) 用途外の使用は禁止です。
(7) 注意事項を厳守お願いします。
備考
特許出願中
