特徴
- ジャッキ高さを調整することで、屋根勾配に対して足場の水平設置が可能になります。
- Cリング工法を活用することで、折板屋根上に運搬用トロッコを設置することができます。
用途
- ハゼ式折板屋根上の手摺の設置、通路の確保、資材の運搬
ラインナップ
-
- ルーフクランプL
-
- 折板用ハゼつかみジャッキ200
-
- 折板用ハゼつかみジョイント
製品規格
| 項目 | ルーフポストL |
折板用ハゼつかみ ジャッキ200 |
折板用ハゼつかみ ジョイント |
|---|---|---|---|
| 材質 | 鉄 | ||
| 質量(kg) |
5.0 |
2.1 | 1.4 |
|
設置可能な金属屋根 ※矢印は金属爪の挿入方向 |
 |
||
※ハゼ金具には取り付け方向がありますので、ハゼの方向と金具の方向を合わせてしっかり固定できているか
確認して下さい。
設置基準
・設置間隔は1.8m以内として下さい。
・軒先から1.5m以上あけて下さい。
・折板用ハゼつかみジャッキ200の建地への挿入は最低100mm以上を確保して下さい。
注意事項
● 親綱ロープやワイヤロープの取り付けは出来ません。
● 当製品を設置する金属折板屋根材の強度については、当社責任の範囲外となります。予め強度を確認の上、
ご使用下さい。
● ハゼ金具のボルトナットはしっかり固定し、振動等による緩みが発生していないか日常点検を実施して下さ
い。※本設(常設)として使用する場合、ハゼ金具を溶接する等、外れないように対策を講じて下さい。
● 傾斜が10％を超える屋根ではご利用いただけません。

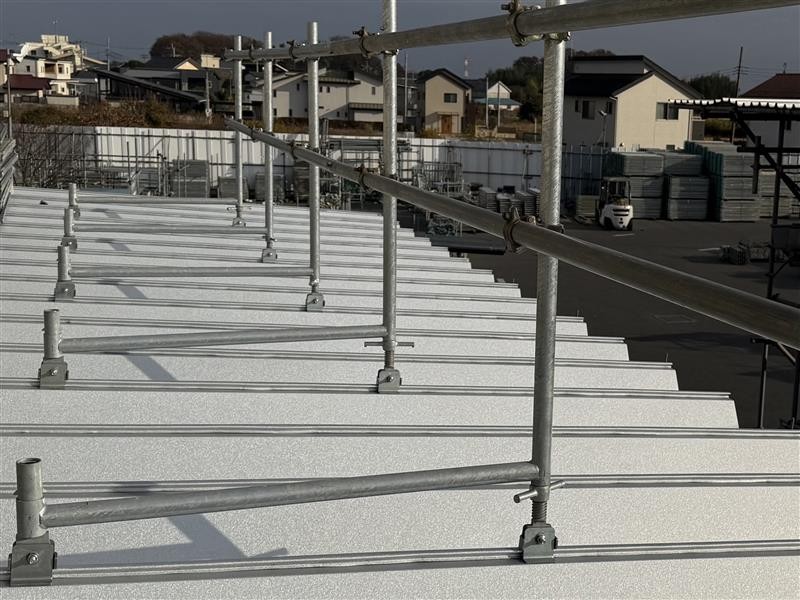

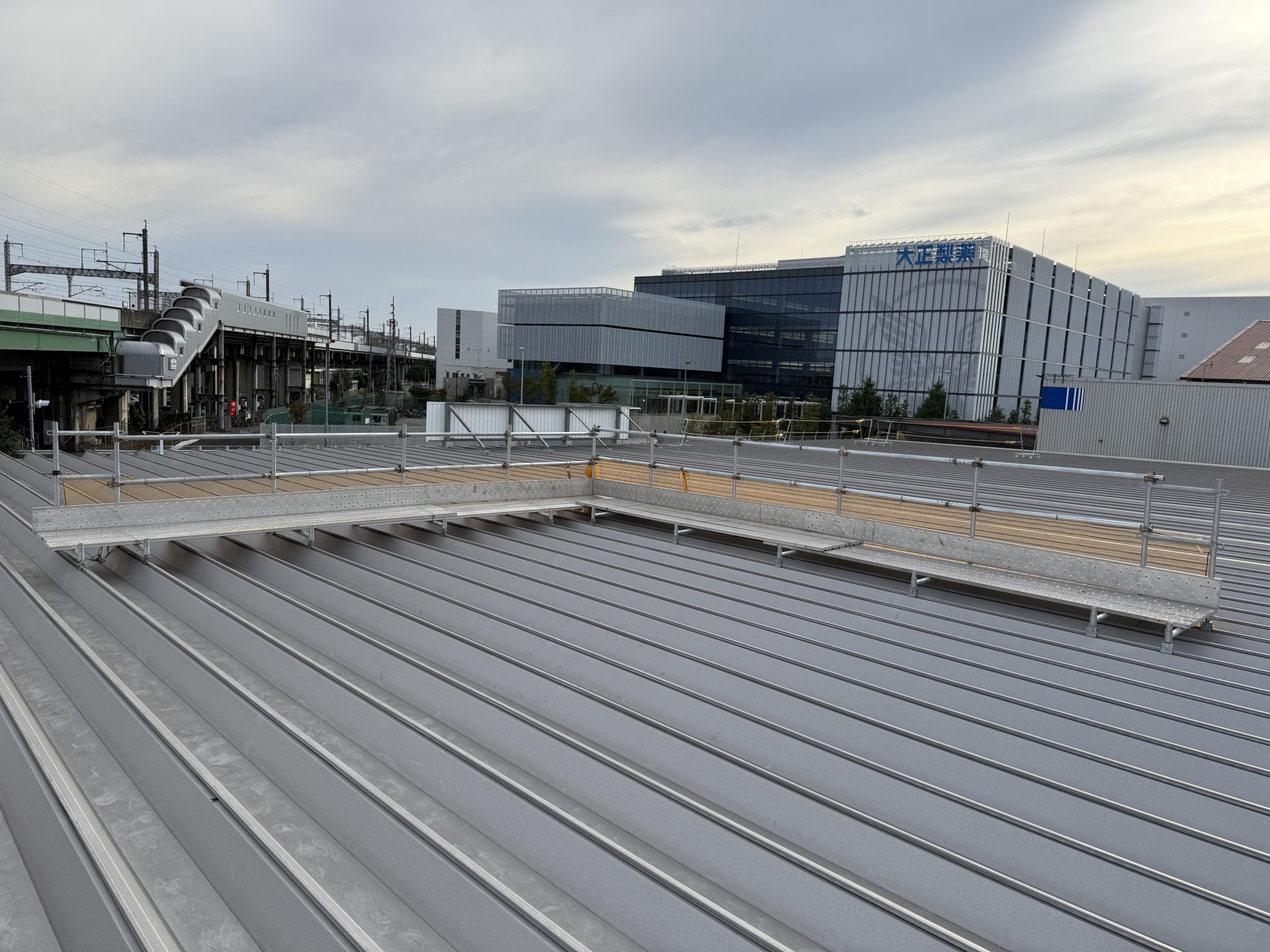

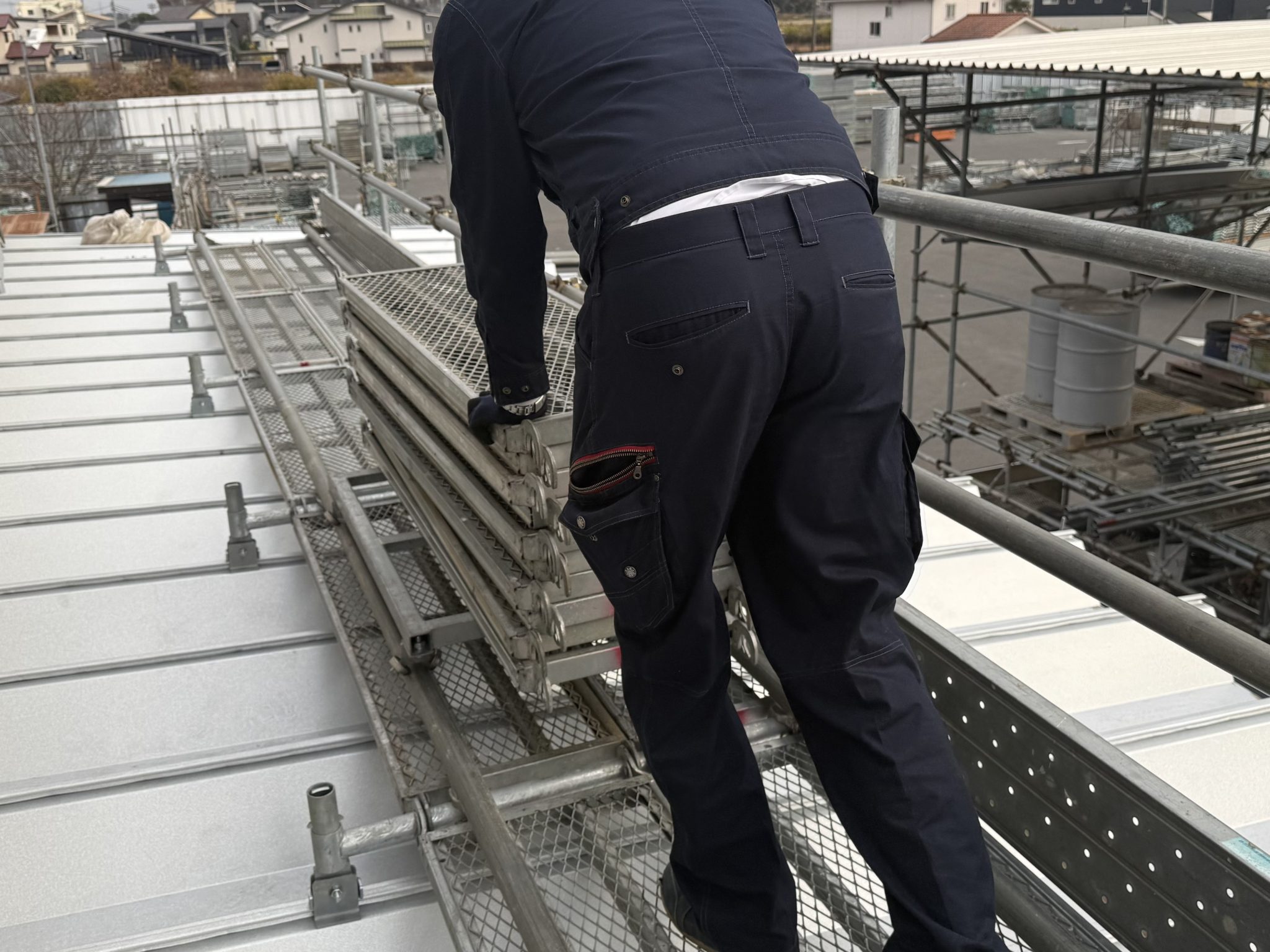

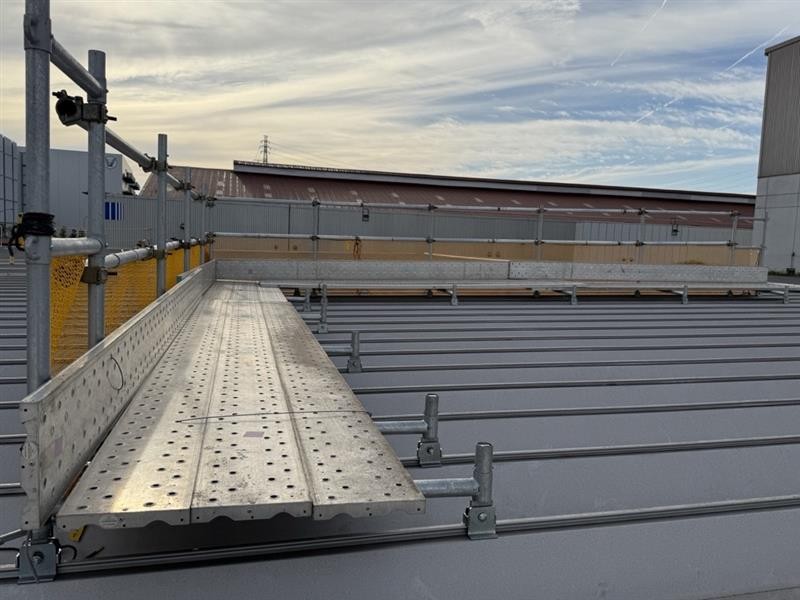

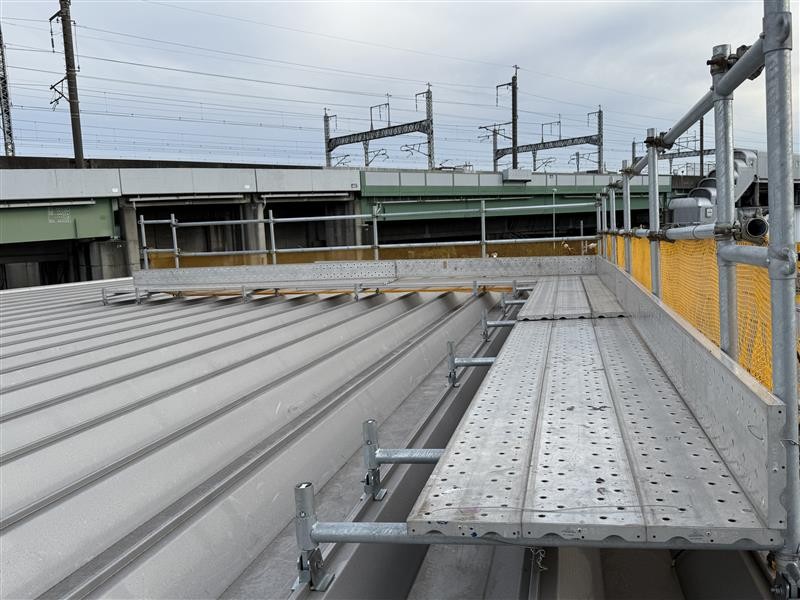

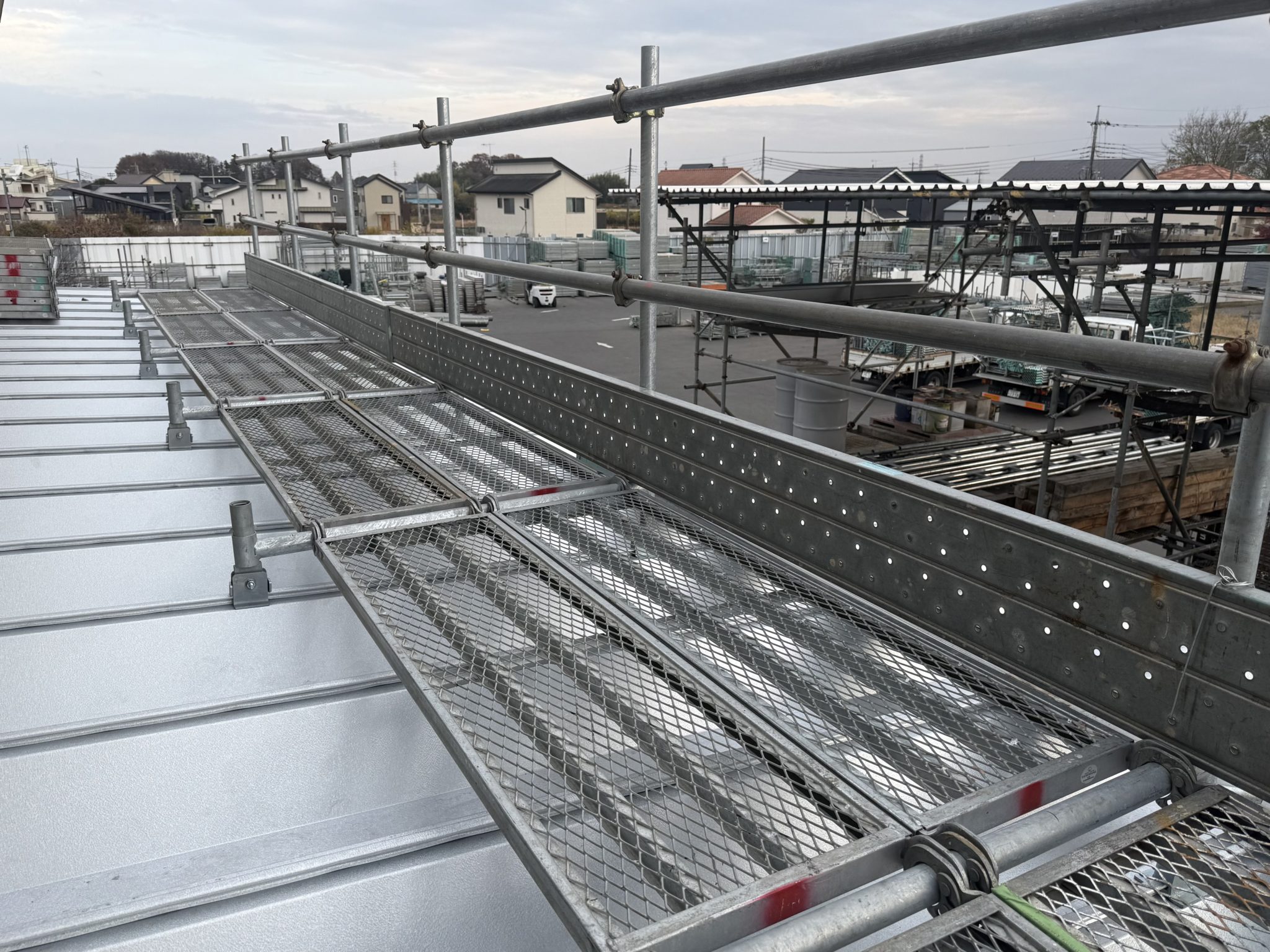

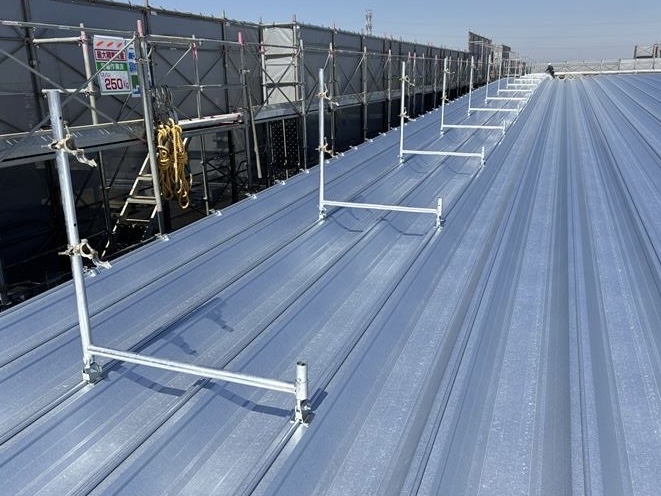

施工事例
