特徴

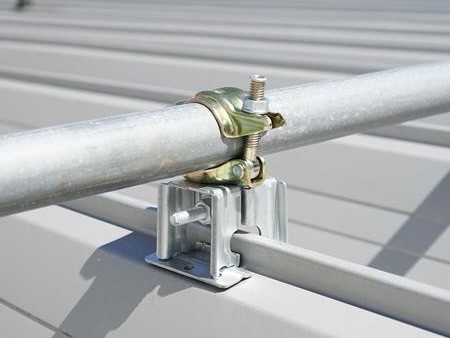

- 折板屋根に取り付けて、単管パイプ等を設置できる専用クランプです。
- 足場の転倒防止用控えの設置や足場板の敷設など、様々な用途にご利用いただけます。
- 首振りタイプは屋根勾配に対して柔軟に対応します。
用途
- ハゼ式折板屋根への単管パイプ等の取り付け
ラインナップ
-

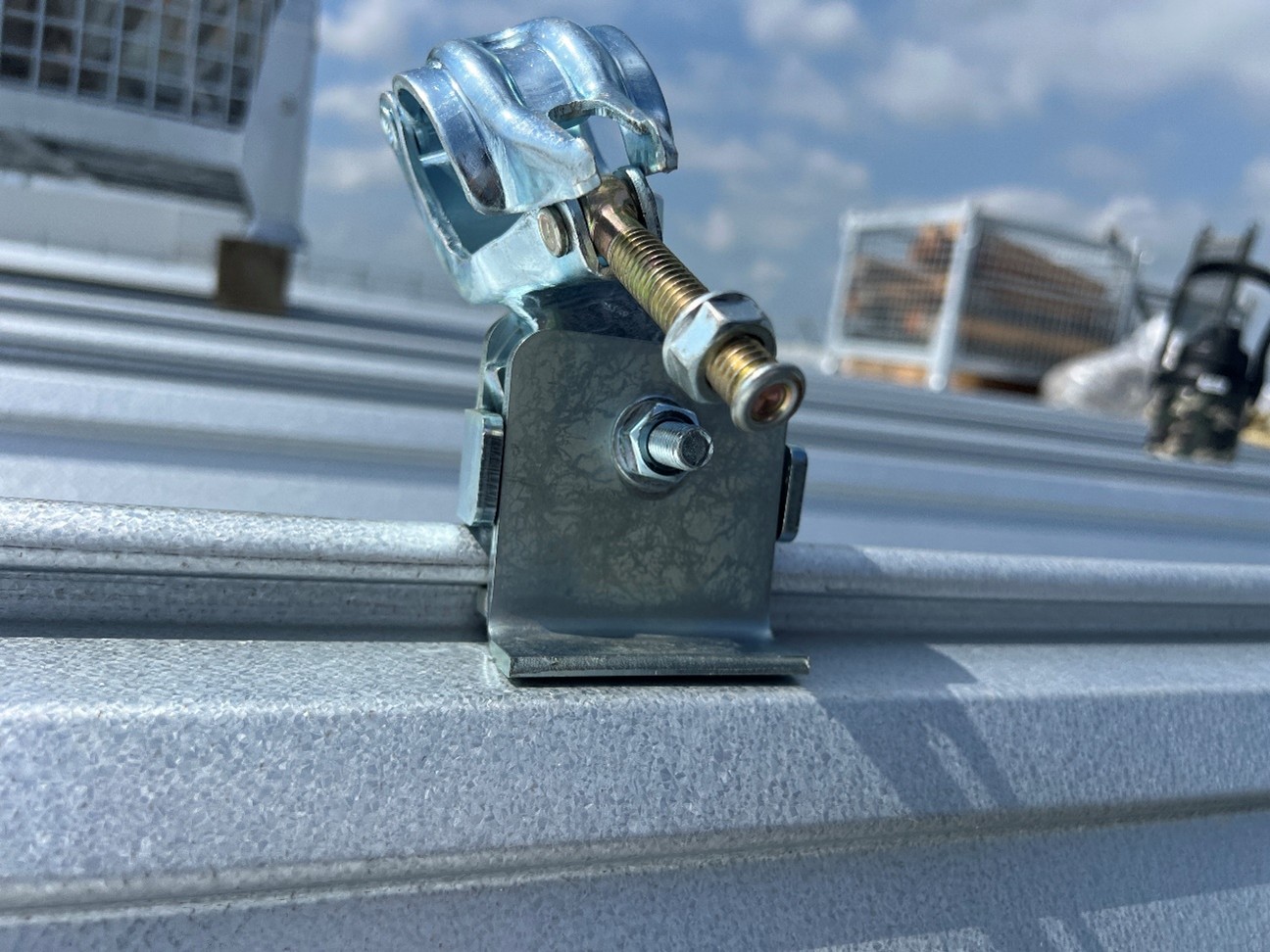

- ルーフクランプ
-
- 留めカン
-

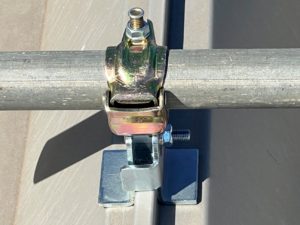

- ハゼつかみクランプ
-
- ハゼつかみスイングクランプ
-
- 折板用ジャッキ200
-
- 折板用ハゼつかみジョイント
-
- レール1200（ハゼつかみジョイント用パイプ）
製品規格
| 項目 | ルーフクランプ | 留めカン | |
|---|---|---|---|
| 規格 | クランプ部 |
兼用クランプ (Φ48.6・Φ42.7) |
兼用クランプ (Φ48.6・Φ42.7) |
|
板厚(㎜) |
3.2 | 2.5 | |
|
首振り機構(首振り幅45°) |
× | × | |
| 重量(kg) | 0.8 | 0.9 | |
|
販売単位(個/ケース) |
20 | 20 | |
| 項目 | ハゼつかみシリーズ | |||||
|---|---|---|---|---|---|---|
| 商品名 |
ハゼつかみ クランプ |
ハゼつかみスイング クランプ |
ハゼつかみ折板用 ジャッキ 200 |
折板用ハゼつかみ ジョイント |
レール1200 (ハゼつかみ ジョイント用パイプ) |
|
| 規格 | クランプ部 |
兼用 クランプ(Φ48.6 |
兼用 クランプ(Φ48.6 |
– | – | – |
| 把持金具 板厚/口径×長さ(㎜) | 4.5 | 4.5 |
4.5/Φ34 ×200 |
4.5/Φ42.7 ×140 |
Φ48.6 ×1140 |
|
| 首振り機構(首振り幅45°) | × | 〇 | 〇 | 〇 | – | |
| 重量(kg) | 1.3 | 1.3 | 1.7 | 1.4 | 2.4 | |
|
販売単位(個/ケース) ※レンタル可 |
1 | 1 | 1 | 1 | 1 | |
注意事項
・ワイヤロープを使用しないで下さい。
・当製品を設置する金属折半屋根材の強度については、当社責任の範囲外となります。
予め強度を確認の上、ご使用下さい。

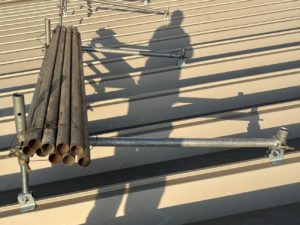

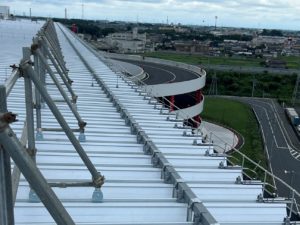

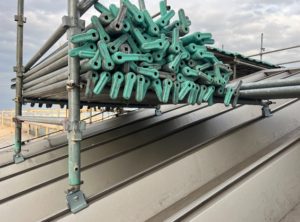

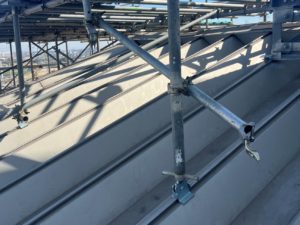

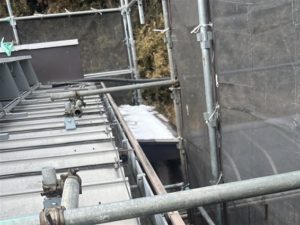

施工事例

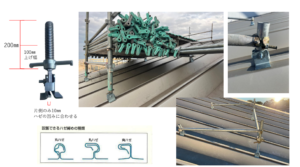

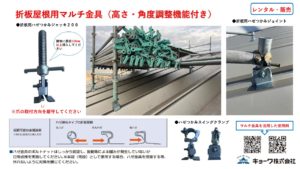

ハゼつかみジャッキ関連資料
