建方資材

• 製品お問い合わせ

歪直しワイヤロープ

製品規格

長さ(m)	黄	青	黄	緑	青	黄
	10m	15m	20m	25m	30m	40m
12φ	〇	〇	〇	〇	〇	〇
16φ	〇	〇	〇	〇	〇	〇
18φ	〇	〇	〇	〇	〇	〇

キトークリップ

製品規格

項目		キトークリップ
型式		KC140	KC200
定格荷重(t)		1.5	3
適用するワイヤロープ径(mm)		12～14	16～20
質量(kg)		2.0	4.8
カム寸法(mm)	a	42	48
	b	19	20
	c	15.5	18

捻込シャックル

製品規格

項目		捻込シャックル
呼び		6	8	9	12	16
使用荷重(t)		－	－	－	－	0.8
内径寸法(mm)	長さ	22	29	32	40	52
	幅	13	17	18	26	32
計算重量(kg)		0.022	0.046	0.072	0.16	0.435

項目		捻込シャックル
呼び		19	22	25	28
使用荷重(t)		1.0	1.5	2.0	2.5
内径寸法(mm)	長さ	64	75	83	97
	幅	38	44	50	56
計算重量(kg)		0.7	1.12	1.69	2.39

レバーブロック



製品規格

項目	レバーブロック
型式	0.75Ton	0.8Ton	1.5Ton	1.6Ton	3.0Ton	6.0Ton
定格荷重(kg)	750	800	1500	1600	3000	6000
標準揚程(m)	1.5	1.5	1.5	1.5	1.5	1.5
手にかかる力(kg)	29	29	29	34	35	36
ロードチェン線径(mm)×掛数	5.6×1	5.6×1	7.1×1	7.1×1	9×1	9×2
試験荷重(kg)	1125	1200	2250	2400	4500	7500
重量(kg)	6.2	5.7	9.6	8.0	15.5	27

イーグルクランプ

SBB型

SB型

　

製品規格

項目		イーグルクランプ
型式		SBB-1	SBB-2	SBB-3	SBB-5
使用荷重(t)		1	2	3	5
開口部A(mm)		0～40	0～40	5～35	10～40
寸法(mm)	B	30	37	40	48
	C	45	43	47	55
	D	32φ	36φ	45φ	50φ
	E	31	44	40	45
	F	61	66	60	70
	G	46	45.5	60	70
	H	203	210	240	276
	I	166	185	170	213
	J	18	25	30	35
	K	34	38.5	42.5	47
	L	124	134	137	150
	M	24φ	32φ	36φ	40φ
	N	55	74	80	96
	O	36φ	44φ	50φ	60φ
	P	150	150	150	150
	Q	22φ	25φ	30φ	35φ
	R	34	36	30	45
	S	32φ	32φ	31φ	37φ
重量(kg)		4.1	7.6	8	14.2

項目		イーグルクランプ
型式		SB-1	SB-2	SB-3	SB-5
使用荷重(t)		1	2	3	5
開口部A(mm)		0～25	5～30	5～35	10～40
寸法(mm)	B	28	35	40	47
	C	30	35	43	45
	D	35φ	36φ	45φ	50φ
	E	33	41	50	52
	F	34.5	53	56	70
	G	37	42	48	58
	H	165	195	223	260
	I	105	127	150	175
	J	20.5	25	30	35
	K	35.5	35	40	47
	L	107	114	137	150
	M	30φ	32φ	36φ	40φ
	N	60	65	70	80
	O	36φ	44φ	50φ	60φ
	P	150	150	150	150
	Q	22φ	25φ	30φ	35φ
	R	–	–	–	–
	S	–	–	–	–
重量(kg)		3.2	5.6	8.3	14.0

レンフロークランプ

ABA型

　

ABJ型

　

製品規格

項目		レンフロークランプABA型
型式		ABA-1	ABA-2	ABA-3	ABA-4
基本使用荷重(t)		1	2	3	4
使用有効寸法(mm)		3～27	3～34	3～38	5～40
寸法(mm)	A	29	36	40	42
	B	48	65	75	70
	C	63	87	88	97
	d	50	60	65	82
	E	64	85	100	107
	F	16	16	22	27
	G	19	22	22	27
	H1	137	180	201	195
	H	231	293	303	350
	L1	202	255	303	285
	L	258	312	364	346
重量(kg)		5	9	13	14

項目		レンフロークランプABA型
型式		ABA-5	ABA-6	ABA-8
基本使用荷重(t)		5	6	8
使用有効寸法(mm)		5～42	5～43	20～67
寸法(mm)	A	44	45	70
	B	80	84	99
	C	100	105	116
	d	86	90	104
	E	104	111	117
	F	27	25	33
	G	27	27	27
	H1	223	236	292
	H	381	369	418
	L1	304	327	368
	L	364	387	427
重量(kg)		18	21	40

項目		レンフロークランプABJ型
型式		ABJ-1.5	ABJ-3
基本使用	横吊り	1.5	1
荷重(t)	縦吊り	3	2
使用有効寸法(mm)		3～27	3～34
寸法(mm)	A	29	36
	B	57	75
	C	56	86
	d	50	60
	E	68	91
	F	16	16
	G	19	22
	H1	146	194
	H	242	307
	L1	214	287
	L	271	340
重量(kg)		6	13.8

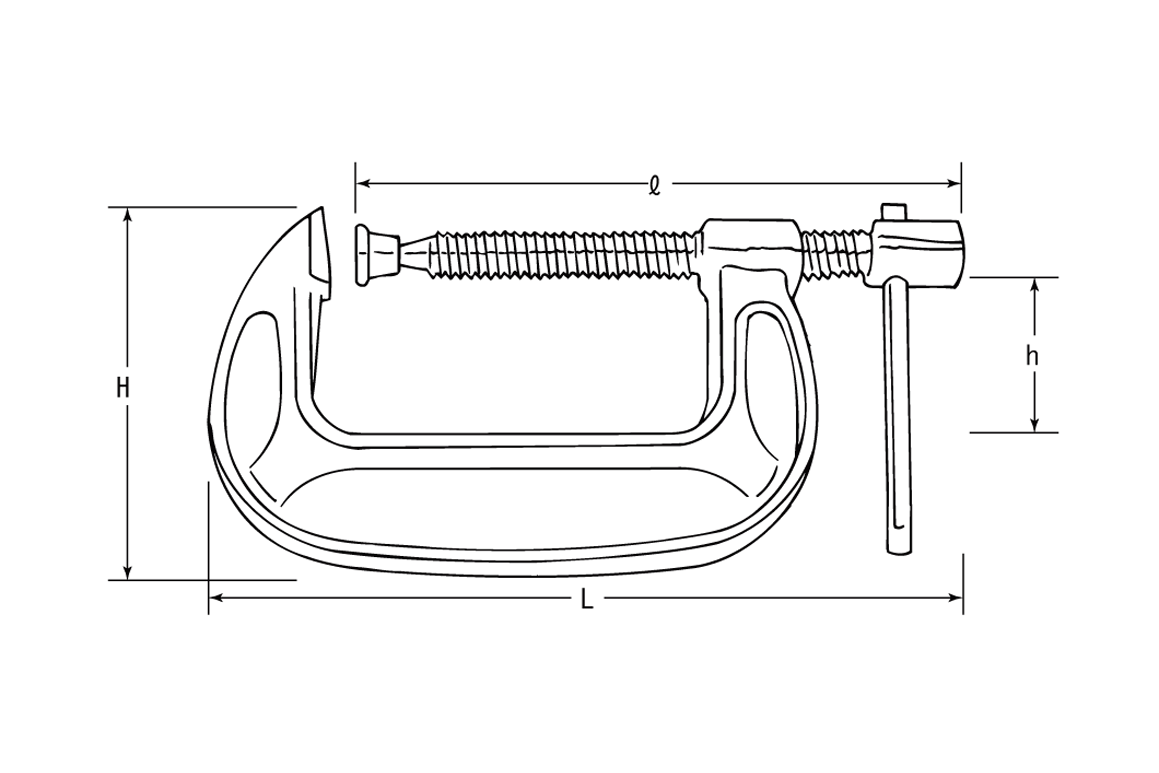

シャコ万力

製品規格

項目		バーコ型シャコ万力
品番		BC-100	BC-125	BC-150
呼び		100	125	150
最大口開き(mm)		103	128.5	154
寸法(mm)	Ｌ	197	237	276
	ℓ	190	225	262
	H	114	131	149
	h	56	66	76
おねじ六角対辺		17	19	23

アイアンマン／ロックマン／ブルマン

製品規格

項目		アイアンマン
型式		アイアンマンAC36	アイアンマンAC50	ロックマン
クランプ範囲		9～36	9～50	50
寸法(mm)	A	65	120	122
	B	90	135	146
	C	40	55	50
	D	35	55	–
	E	25	36	35
	F	20	35	35
厚さ(mm)		20	21	38
ボルト径		M10	M24	M24
ラチェット		17	36	36
重量(kg)		0.55	2.9	3.0

項目		ブルマン
型式		ブルマンC-50	ブルマンC-60	ブルマンC-70	ブルマンC-90	ブルマンC-110	ブルマンC-130
クランプ範囲		12～48	21～60	30～70	52～88	60～110	80～130
本体材質		鍛造品S45C	鍛造品S45C	鍛造品S45C	鍛造品S45C	SS41	SS41
寸法(mm)	A	126	127	192	190	178	188
	B	144	156	208	230	250	270
	C	50	62	72	90	112	132
	D	56	57	100	90	88	88
	E	37	37	80	70	69	69
	F	35	35	35	35	35	35
厚さ(mm)		38	40	40	40	25	25
ボルト径		M24×65	M24×65	M24×65	M24×65	M24×65	M24×65
ラチェット		41	41	41	41	41	41
重量(kg)		3.0	3.30	6.5	7.0	6.5	7.3

チェーンエコライザー



製品規格

項目			チェーンエコライザー
型式			CE-6	CE-10	CE-20	CE-30
定格荷重(t)			6	10	20	30
試験荷重(t)			9	15	30	45
チェーン			V	V	V	VT
			10	13	20	20
						25
寸法	全体	A	495	645	800	850
		B	887	1085	1285	1395
		C	1562	1760	2100	2880
	マスターリンク	D	190	240	250	300
		E	110	140	150	200
		F	25	34	40	50
	ボディ	G	240	325	450	450
		H	120	160	220	220
		I	78	115	135	220
	カップリング	J	25	29	43	58
		K	26	33	48	61
		L	12	15	22	29
	シャックル	M	19	21	32	42
		N	64	72	104	205
		O	26	29	41	80
重量(kg)			18	39	87	170

コラムロック

製品規格

項目		コラムロック
型式		SF-3	SF-5	SF-10	SF-15
定格荷重(t)		3	5	10	15
寸法(mm)	A	20	26	35	40
	B	15	18	30	36
	C	65	103	105	110
	D	12	15	22	34
	E	148	197	240	300
	F	302	410	521	1003
	G	67	85	115	133
	H	25	29	43	53
	I	22	28	35	45
	J	22	32	45	50
	K	40	54	65	80
	L	268	363	454	919
重量(kg)		4.8	9.5	19	66

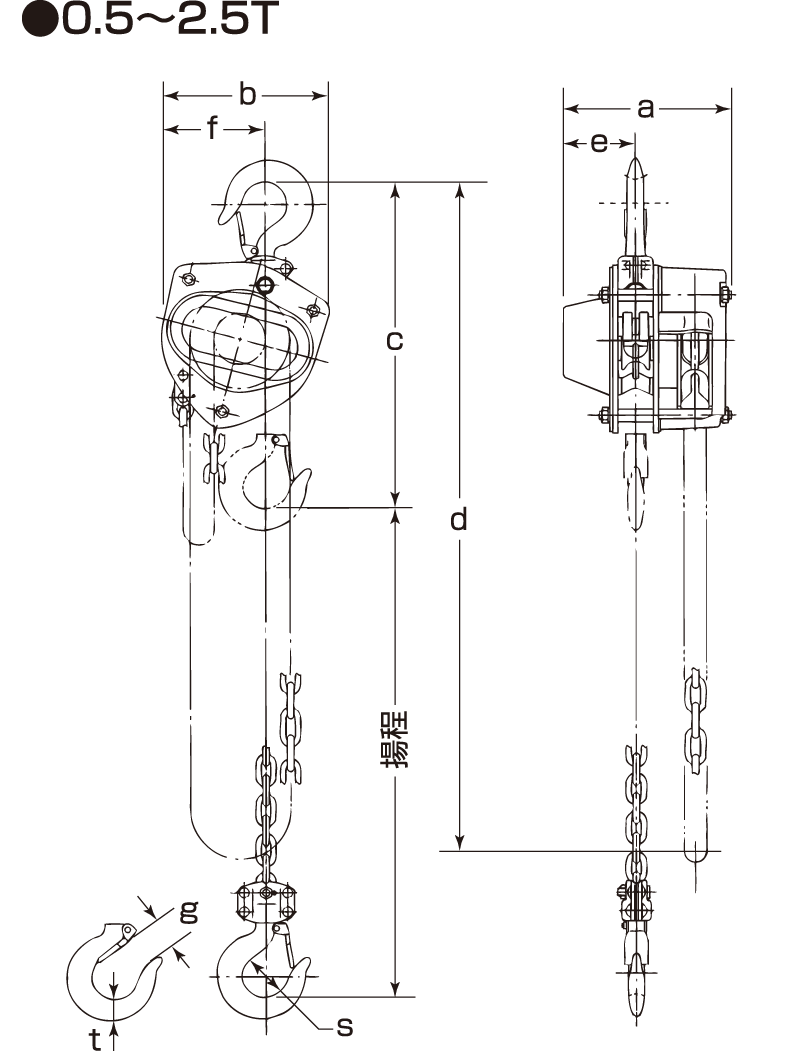

チェーンブロック

製品規格

項目		チェーンブロック
種類(t)		0.5	1	1.5	2	3
定格荷重(t)		0.5	1	1.6	2	3.2
標準揚程(m)		2.5	2.5	2.5	3	3
巻上平均手動力(N)		235	284	343	353	353
荷を1m巻上げるに要するハンドチェンのけん引長さ(m)		25	43	57	70	114
ロードチェーン 線径×掛数(mm)		5×1	6.3×1	7.1×1	8×1	7.1×2
フック間最小距離(mm)	c	285	295	350	375	510
寸法(mm)	a	158	162	171	182	171
	b	161	161	182	202	235
	d	2500	2500	2500	3000	3100
	e	69	71	78	87	78
	f	99	99	112	125	162
	g	27	29	34	36	42.5
	s	35.5	42.5	47.5	50	56
	t	27	29	34	36	42.5
重量(kg)		10	11.5	14.5	20	24

項目		チェーンブロック
種類(t)		5	7.5	10	15
定格荷重(t)		5	7.5	10	16
標準揚程(m)		3	3.5	3.5	3.5
巻上平均手動力(N)		333	343	353	363
荷を1m巻上げるに要するハンドチェンのけん引長さ(m)		198	297	396	594
ロードチェーン 線径×掛数(mm)		9×2	9×3	9×4	9×6
フック間最小距離(mm)	c	600	770	760	1020
寸法(mm)	a	192	192	192	268
	b	282	373	438	492
	d	3600	4200	4200	4700
	e	91	91	111	119
	f	194	253	308	337
	g	46.5	72.5	72.5	80
	s	63	85	85	100
	t	46.5	72.5	72.5	80
重量(kg)		41	63	83	155
